Generatory azotu PSA w strefach zagrożonych wybuchem chemicznym: nowy punkt odniesienia

Dlaczego ochrona przed gazem obojętnym stała się niepodlegająca negocjacjom w zakładach chemicznych

Środowiska przetwarzania chemicznego są z natury niestabilne. Obecność łatwopalnych rozpuszczalników, reaktywnych półproduktów i palnego pyłu oznacza, że ​​nawet chwilowe przedostanie się tlenu do szczelnego naczynia, rurociągu lub zbiornika magazynującego może wywołać katastrofalne skutki. Tradycyjne metody gaszenia pożaru i zapobiegania wybuchom – kontrola wentylacji, systemy uziemiające, sprzęt iskrobezpieczny – eliminują źródła zapłonu, ale nie eliminują samego utleniacza.

Osłona gazem obojętnym rozwiązuje problem u jego źródła. Wypierając tlen obojętnym ośrodkiem – zwykle azotem – poniżej progu wymaganego do podtrzymania spalania (zazwyczaj poniżej 8% objętościowych O₂ w przypadku większości środowisk węglowodorowych) obiekty mogą sprawić, że atmosfery wybuchowe staną się chemicznie obojętne niezależnie od ryzyka zapłonu. Podejście to jest coraz częściej kodyfikowane w normach międzynarodowych, takich jak ATEX, IECEx i NFPA 69, które obecnie wyraźnie uznają ciągłe zobojętnianie jako podstawową metodę zapobiegania wybuchom, a nie środek dodatkowy.

Ewolucja od okresowych dostaw butli z azotem do ciągłego wytwarzania na miejscu oznacza zmianę strukturalną w podejściu zakładów chemicznych do tego wyzwania – a generatory azotu PSA znajdują się w centrum tego przejścia.

Jak technologia PSA zapewnia ciągły azot o wysokiej czystości na żądanie

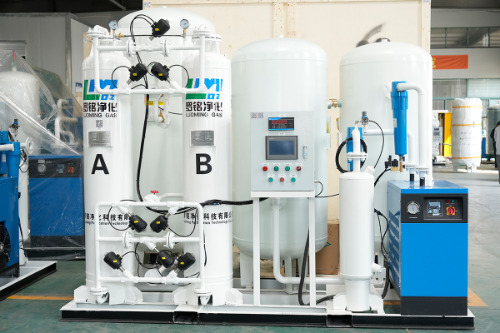

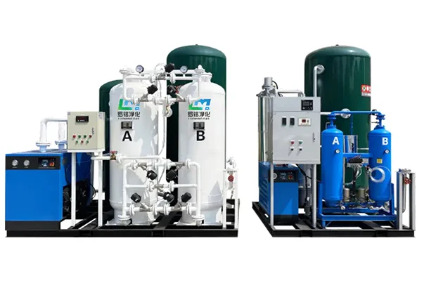

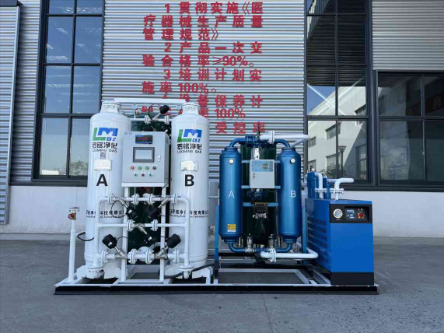

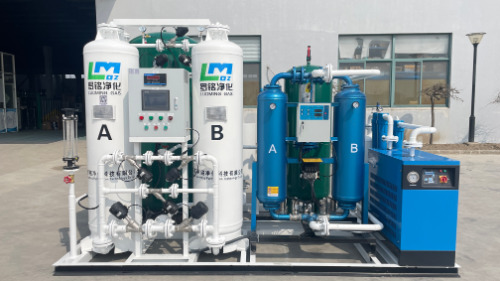

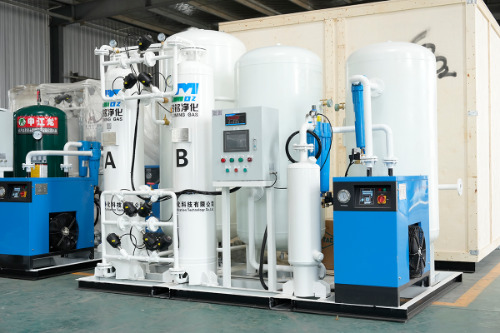

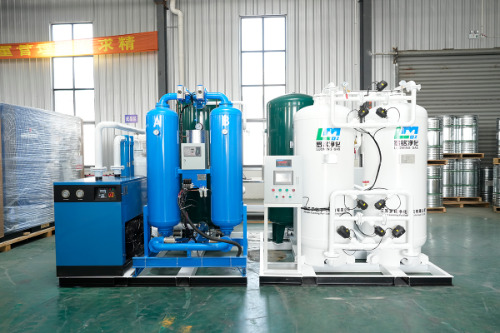

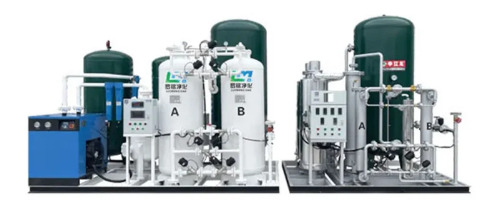

Adsorpcja zmiennociśnieniowa (PSA) to proces separacji gazów, w którym wykorzystuje się zróżnicowane powinowactwo adsorpcji materiałów — najczęściej węglowego sita molekularnego (CMS) — do cząsteczek tlenu i azotu w zmiennych warunkach ciśnienia. W typowym systemie PSA z podwójną wieżą:

1. Sprężone powietrze wpływa do wieży A pod podwyższonym ciśnieniem; tlen, dwutlenek węgla i para wodna są selektywnie adsorbowane przez złoże CMS.
2. Przez nią przepływa azot o wysokiej czystości, który jest gromadzony w zbiorniku buforowym i dostarczany do procesu.
3. Podczas gdy Wieża A produkuje, Wieża B podlega regeneracji pod ciśnieniem zbliżonym do atmosferycznego, uwalniając zaadsorbowane gazy i przywracając zdolność adsorpcji.
4. Wieże pracują w sposób ciągły — zazwyczaj co 60–120 sekund — zapewniając nieprzerwany strumień azotu.

Nowoczesne systemy PSA przeznaczone do stref zagrożonych wybuchem chemicznym są zaprojektowane tak, aby zapewniać czystość azotu w zakresie od 99,0% do 99,999% , przy natężeniach przepływu skalowalnych od kilku Nm3/h dla małych reaktorów do tysięcy Nm3/h dla systemów oczyszczania i pokrywania na skalę rafineryjną. Co najważniejsze, poziom czystości można regulować w czasie rzeczywistym, co pozwala operatorom obniżyć go do 99,5% w przypadku ogólnych zastosowań związanych z oczyszczaniem lub zwiększyć do 99,99% w przypadku ochrony katalizatora wrażliwego na tlen, bez wstrzymywania produkcji.

Praktyka aplikacyjna: Rozmieszczanie generatorów azotu PSA w obszarach sklasyfikowanych w Strefie 1 i Strefie 2

Integracja A Generator azotu PSA do strefy niebezpiecznej sklasyfikowanej jako strefa 1 lub strefa 2 ATEX (lub klasa I NEC, dział 1/2 w Ameryce Północnej) wymaga czegoś więcej niż tylko wybrania odpowiedniej technicznie maszyny. Wdrożenie musi jednocześnie spełniać zarówno wymagania inżynierii procesowej, jak i ograniczenia klasyfikacji obszaru.

Strategia lokalizacji sprzętu

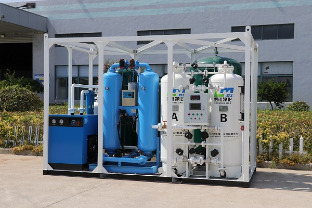

W większości instalacji sam generator PSA znajduje się poza strefą niebezpieczną — w obszarze bezpiecznym lub w obudowie ciśnieniowej — przy czym do obszaru sklasyfikowanego wchodzi wyłącznie rurociąg dostarczający azot. Takie rozwiązanie eliminuje potrzebę certyfikacji całej podstawy generatora pod kątem pracy przeciwwybuchowej, redukując koszty inwestycyjne i upraszczając dostęp do konserwacji. Tam, gdzie ograniczenia miejsca sprawiają, że odległa lokalizacja jest niepraktyczna, stosuje się obudowy w klasie Ex (Ex d, Ex p lub Ex e w zależności od kategorii komponentów) w celu ochrony komponentów elektrycznych, takich jak panele sterowania, zawory elektromagnetyczne i czujniki.

Ciągłe monitorowanie tlenu jako blokada bezpieczeństwa

Generator azotu PSA pracujący w strefie zagrożonej wybuchem chemicznym lub w jej pobliżu musi być zintegrowany z analizatorem tlenu działającym w czasie rzeczywistym – zarówno na wylocie generatora, jak i w krytycznych punktach dostawy w procesie. Jeśli czystość na wylocie spadnie poniżej wartości zadanej (np. z powodu degradacji CMS, awarii sprężarki lub nieprawidłowego wzrostu zapotrzebowania) automatyczny zawór przełączający przekierowuje azot niezgodny ze specyfikacją do wylotu, zamiast pozwalać mu przedostać się do chronionej strefy. Ta blokada czystości tlenu jest obowiązkowym elementem każdej architektury systemów bezpieczeństwa (SIS) zgodnej z normą IEC 61511.

Sterowanie przepływem dostosowane do zapotrzebowania

Procesy chemiczne rzadko mają charakter stacjonarny. Reaktory wsadowe ładują i rozładowują; zbiorniki magazynowe oddychają zmianami temperatury i poziomu produktu; sekwencje oczyszczania zużywają duże objętości w krótkich seriach. Systemy PSA zaprojektowane dla tych środowisk obejmują napędy o zmiennej częstotliwości (VFD) w sprężarce powietrza w połączeniu ze zbiornikiem buforowym o wymiarach obliczonych tak, aby pochłonąć szczytowe zapotrzebowanie bez skoków czystości. Rezultatem jest system, który dynamicznie reaguje na zapotrzebowanie procesu, zachowując jednocześnie płaszcz azotowy o stałym dodatnim ciśnieniu — podstawowy wymóg zapobiegania przedostawaniu się powietrza w czasie dekompresji.

Ekonomika operacyjna: dlaczego wytwarzanie PSA na miejscu na nowo definiuje koszt bezpieczeństwa

Historycznie rzecz biorąc, zakłady chemiczne pozyskowały azot z masowych dostaw cieczy lub z wysokociśnieniowych kolektorów butli — model ten wprowadza zarówno ryzyko w łańcuchu dostaw, jak i znaczne koszty w cyklu życia. Instalacja zużywająca w sposób ciągły 500 Nm3/h azotu w ciągu pięciu lat wyda znacznie więcej na dostarczany gaz niż na koszty inwestycyjne i operacyjne równoważnego systemu PSA. Niezależne analizy cyklu życia konsekwentnie pokazują okresy zwrotu 18–36 miesięcy dla średnich i dużych zakładów chemicznych przechodzących z azotu dostarczanego na wytwarzanie PSA na miejscu, co w późniejszym okresie zapewnia ciągłe oszczędności na poziomie 40–70% na kosztach azotu.

Oprócz kosztów bezpośrednich wytwarzanie na miejscu eliminuje ryzyko związane z bezpieczeństwem i logistyką związane z magazynowaniem ciekłego azotu w dużych ilościach – w tym ryzyko oparzeń kriogenicznych, zdarzenia związane ze zmniejszeniem ciśnienia i zależności od harmonogramu dostaw, które mogą wymusić przestoje w produkcji. W zastosowaniach w strefie przeciwwybuchowej, gdzie dostępność azotu jest czynnikiem krytycznym dla bezpieczeństwa, a nie opcjonalnym wejściem procesu, odporność dostaw jest prawdopodobnie cenniejsza niż same oszczędności.

Nowoczesne jednostki PSA oferują także możliwości zdalnego monitorowania — przesyłają dane dotyczące czystości, przepływu, ciśnienia i stanu sprzętu do systemów DCS lub SCADA instalacji — umożliwiając konserwację predykcyjną i redukując nieplanowane przestoje. Zwykle żywotność łóżka CMS 5–10 lat w odpowiednich warunkach pracy, można je dalej rozbudowywać poprzez filtrację powietrza wlotowego i kontrolę wilgotności, co czyni generatory azotu PSA jednymi z narzędzi wymagających najniższej konserwacji w portfolio aktywów zakładów chemicznych.

Wyznaczanie nowego wzorca: jak wygląda najlepsza w swojej klasie ochrona przed azotem PSA

Zbieżność bardziej rygorystycznych standardów regulacyjnych, rosnących wymagań ubezpieczeniowych dla przeciwwybuchowych obiektów chemicznych oraz wykazana niezawodność nowoczesnej technologii PSA skutecznie ustanowiła nowy punkt odniesienia dla ochrony przed gazami obojętnymi. Obiekty, które w dalszym ciągu opierają się na okresowym przepłukiwaniu azotem, ręcznej wymianie butli lub niewymiarowych systemach osłon, w coraz większym stopniu nie spełniają wymogów — nie tylko ze standardami zewnętrznymi, ale także z wewnętrznymi ramami tolerancji ryzyka ubezpieczycieli i korporacyjnymi funkcjami EHS.

To, co wyróżnia obecnie najlepszy w swojej klasie system ochrony azotem PSA w strefach zagrożonych wybuchem chemicznym, obejmuje:

• Ciągłe, nieprzerwane dostarczanie azotu przy zerowej zależności od logistyki zewnętrznej
• Automatyczna weryfikacja czystości i przekierowanie powiązane z SIS
• Komponenty elektryczne spełniające wymogi ATEX/IECEx dla całego sprzętu w strefach sklasyfikowanych
• Zarządzanie przepływem dostosowane do zapotrzebowania do obsługi okresowych i przejściowych warunków procesu
• Pełna integracja z systemem DCS/SCADA do zdalnego monitorowania, alarmowania i ścieżek audytu
• Udokumentowana zgodność z NFPA 69, EN 1825 lub obowiązującymi regionalnymi normami zapobiegania wybuchom

W miarę jak zakłady chemiczne stają w obliczu rosnącej presji, aby wykazać się proaktywnym zarządzaniem ryzykiem wybuchu – ze strony organów regulacyjnych, ubezpieczycieli i coraz częściej ze strony klientów niższego szczebla przeprowadzających audyty łańcucha dostaw – generatory azotu PSA przestały być narzędziem optymalizacji kosztów i stały się kluczowym elementem infrastruktury bezpieczeństwa procesowego. Punkt odniesienia uległ zmianie: ciągła ochrona przed gazem obojętnym na miejscu nie jest już opcją premium. Jest to oczekiwany standard.
